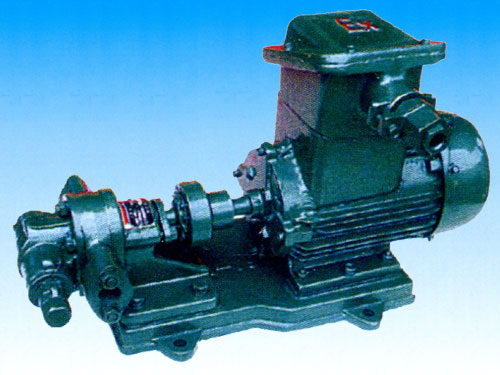

KCB 2CY系列齒輪式輸油泵

用途說明

1、本輸油泵適用于輸送各種油類，如重油、柴油、潤滑油，配用銅齒輪可輸送內點低液體，如氣油、笨等；本單位還生產不銹鋼齒輪泵，可輸送飲料和腐蝕性的液體。

2、本輸油泵不適用于含硬質顆粒或縴維的，適用粘度為5×10-5~1.5×103m2/s。溫度不高于70℃，如需輸送高溫度液體，請使用耐高溫齒輪泵，可輸送300℃以下液體。

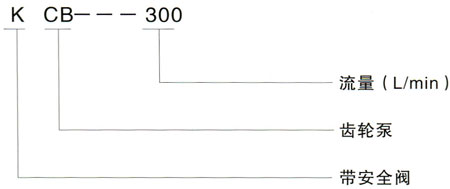

型號意義

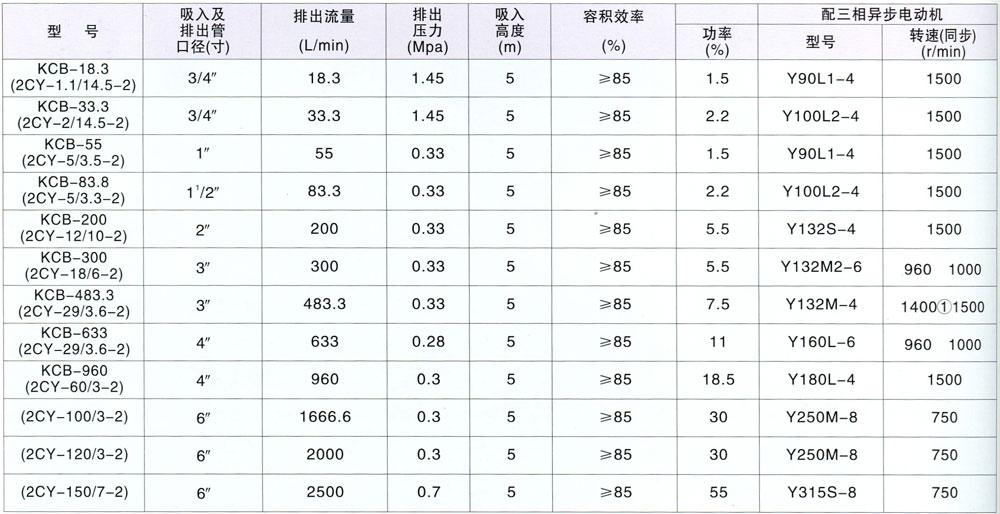

主要性能規格參數表

工作原理

本型泵在泵體是裝有一對回轉齒輪，一個主動，一個被動，依靠兩齒輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分。A為入吸腔，B為排出腔。泵運轉時主動齒輪帶動被動齒輪旋轉，當齒化從嚙合到脫開時在吸入側（A）就形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側（B），齒輪進入嚙合時液體被擠出，形成高壓液體並經泵的排出口排出泵外。

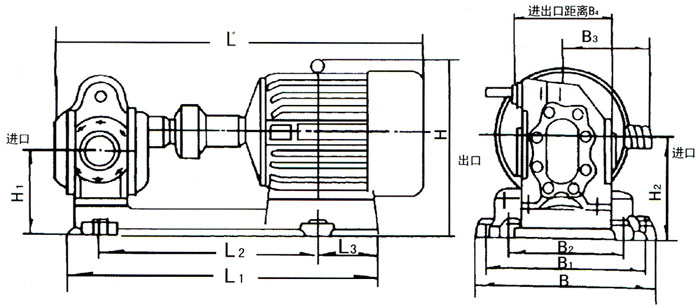

外形及安裝尺寸圖

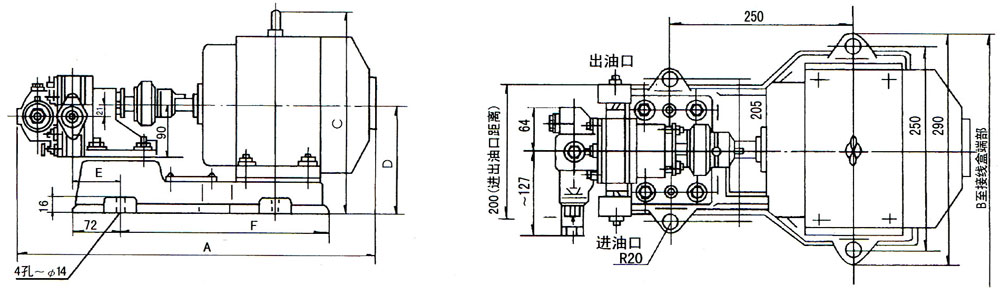

安裝尺寸圖

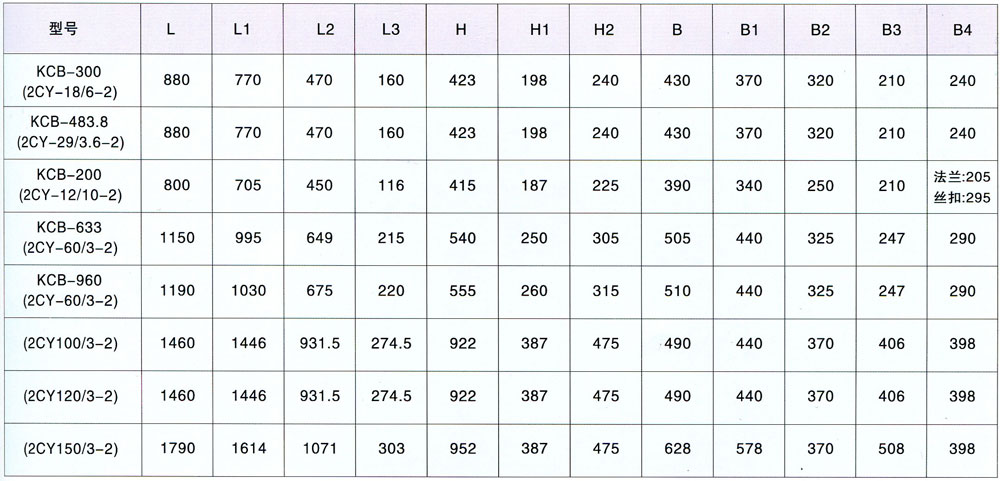

齒輪油泵外形尺寸表

安裝尺寸圖及表格均可點擊放大
