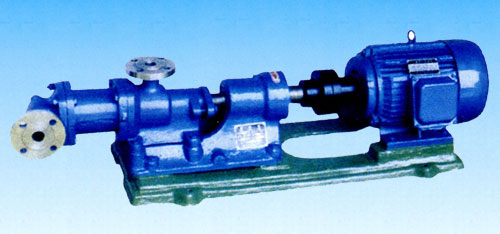

I-1B型濃漿泵

產品概述

螺桿泵是一種單螺桿式輸運泵，它的主要工作部件是偏心螺旋體的螺桿（稱轉子）和內表面呈雙線螺旋面的螺桿襯套（稱定子）。其工作原理是當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉，另一方面它又沿襯套內表面滾動，于是形成泵的密封腔室。螺桿每轉一周，密封腔中的液體向前推進一個螺距。隨著螺桿的連續傳動，液體以螺旋形方式從一個密封腔壓向一個密封腔，最後擠出泵體。

螺桿泵是一種新型的輸送液體的機械，具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。我單位生產的濃漿泵凡接觸物料的金屬零件均選用優質不銹耐酸鋼制作，軸材料2cr13襯筒采用無毒無味的橡膠、工作溫度可達100℃，可用于輸送食品漿料和粘度10000泊斯卡，秒含有固體顆粒或膠塊的溶液漿，懸浮液的腐蝕性介質。

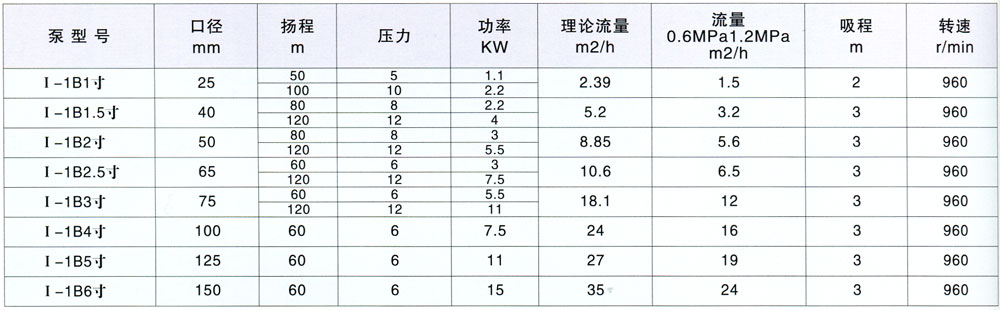

I-1B型螺桿泵工作性能

結構簡介

1－1B系列單螺桿濃漿泵由電動機、聯軸器、泵和底座四個部分組成（見附圖）。

配用的動力采用Y系列三相異步電動機（六級）。

聯軸器采用水泵用爪型彈性聯軸器。

泵由泵殼、空心軸、萬向鉸接頭、繞軸、螺桿、襯套、軸封裝置和出料口等組成、螺桿的斷面為圓形，襯套斷面為橢圓形，其內表面為雙螺旋面。

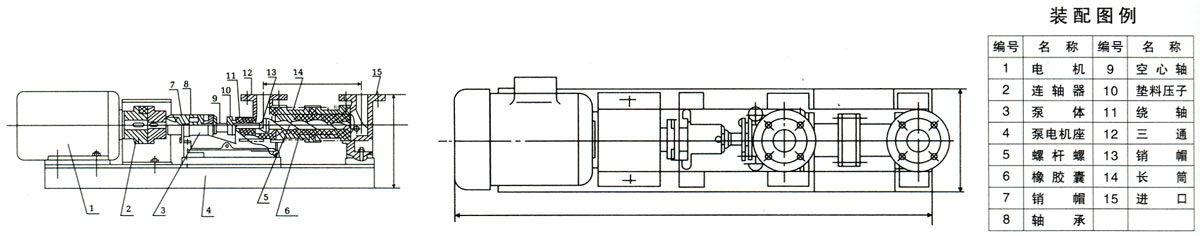

濃漿泵結構圖

泵的使用

起動︰

1、準備必要的扳手和工具。

2、檢查機座，軸承和油腔無潤滑油。

3、檢查空心軸和軸密封程度是否適當，填料壓蓋不可將盤根壓得過緊，允許呈滴狀滲出。

4、用手或管子鉗轉動聯軸器，注意泵體內有無異物踫撞雜聲和卡死現象，如有應清除後方可開車。

5、將料液注滿泵腔，切勿于摩擦運轉，以免損壞襯套。

6、全開出液管的閘閥。

7、開電動機。

停機︰

1、關閉吸入管閥門。

2、關閉排出管閥門。

3、停止電機。

4、當泵處于長期停止工作時，應將泵腔內料液放淨，並用水或蒸汽沖洗。

運轉︰

1、經常檢查泵和電機軸承溫升情況，最高溫度不應超過75℃。

2、及時補充潤滑油，保證軸承潤滑良好。

3、運轉過程中，如發現異常噪聲或過大振動應立即停機檢查，排除故障。

4、當流量顯著減少，說明橡膠襯套已磨損，應更換襯套後再運轉。

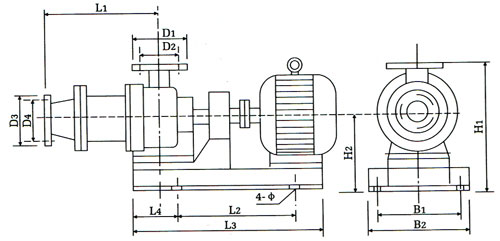

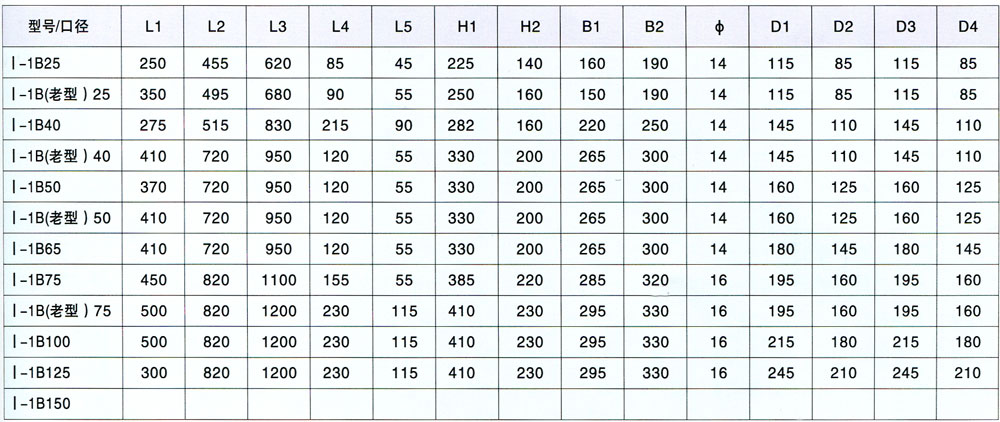

I-1B型濃漿泵安裝尺寸圖

濃漿泵結構圖

結構圖及表格均可點擊放大
