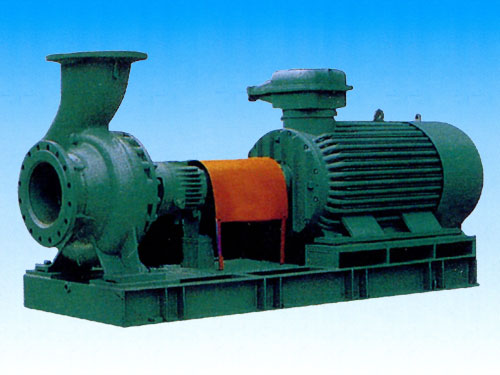

BCZ、BBZ標準化工泵

設計特點

BCZ-BB標準化工泵是臥式、單級、單吸離心泵；其尺寸和性能符合DIN24256/ISO2858標準。

作用于軸封處的壓力由付葉片或葉輪上的平衡孔平衡。軸封既可采用軟填料密封（可冷卻，也可不冷卻），也可采用各種結構的單、雙端面機械密封（可采用平衡型）。滾珠軸承經久耐用，軸經尺寸充裕，以保證運行平穩。部分規格的泵體設計成雙蝸殼體，以平衡徑向力。軸承架，包括軸、葉輪、填料函等開成一個組合部件，使泵體在維修時不須從管道上拆下（如果采用加長聯軸器時，電機也不必拆下）。法蘭設計，采用PN16、PN25兩種（依據材料的差別）。但是，也可以適用于ANSI125磅/時或150磅時。

用途

輸送低溫或高溫液體；中性或有腐蝕性液體；清潔或內含有固體顆粒的液體。特別應用于︰

■ 化學和石油工業　■ 煉油廠　■ 造紙廠、紙漿廠　■ 制藥廠、制糖廠　■ 煉鋼廠、發電廠

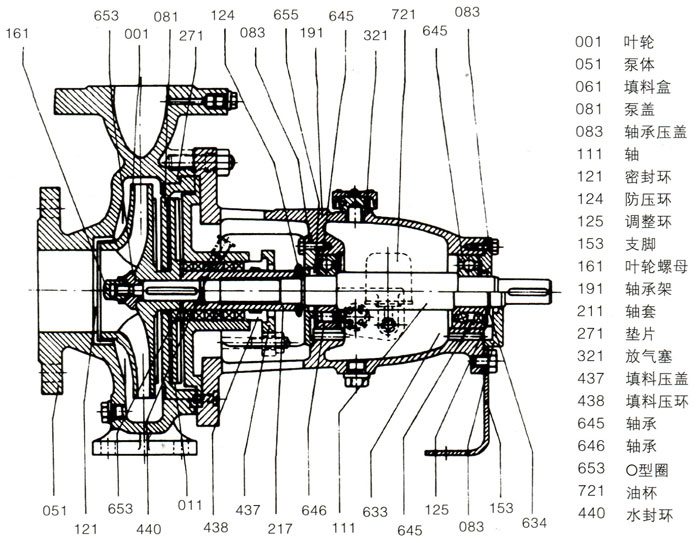

BCZ、BBZ標準化工泵結構圖

性能

流量︰最大可達1700m3/h

揚程︰最高可達140m

工作壓力︰2.5MPa

工作溫度︰-20℃~+350℃

性能範圍廣、特性曲線平穩、汽蝕余量低、效率高，在不滿負荷時，也保持這些特性。

輸送介質︰

■ 各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸

■ 各種溫度和濃度的氫氧化鈉等堿性溶液。

BBZ型泵特別適于輸送含顆粒介質

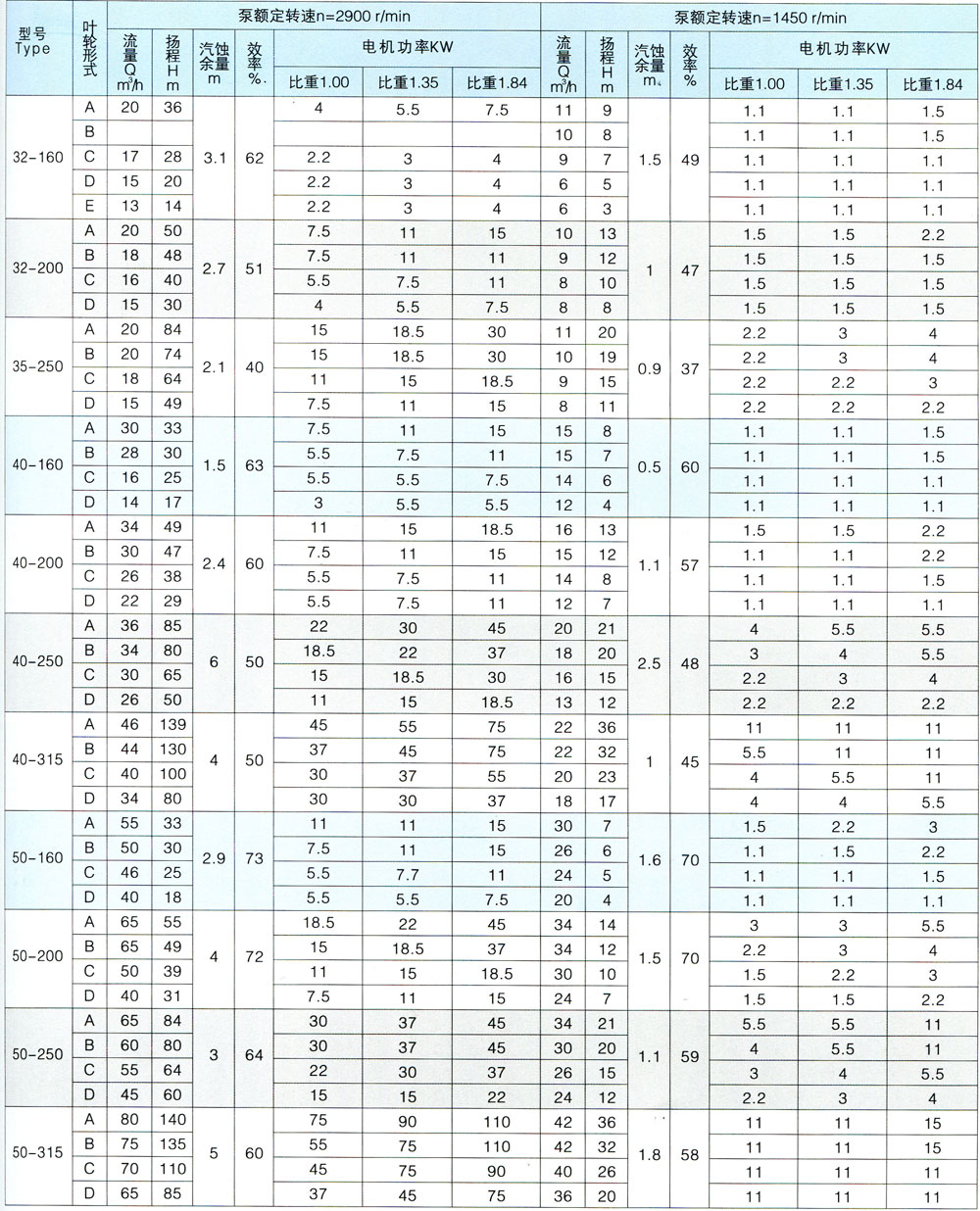

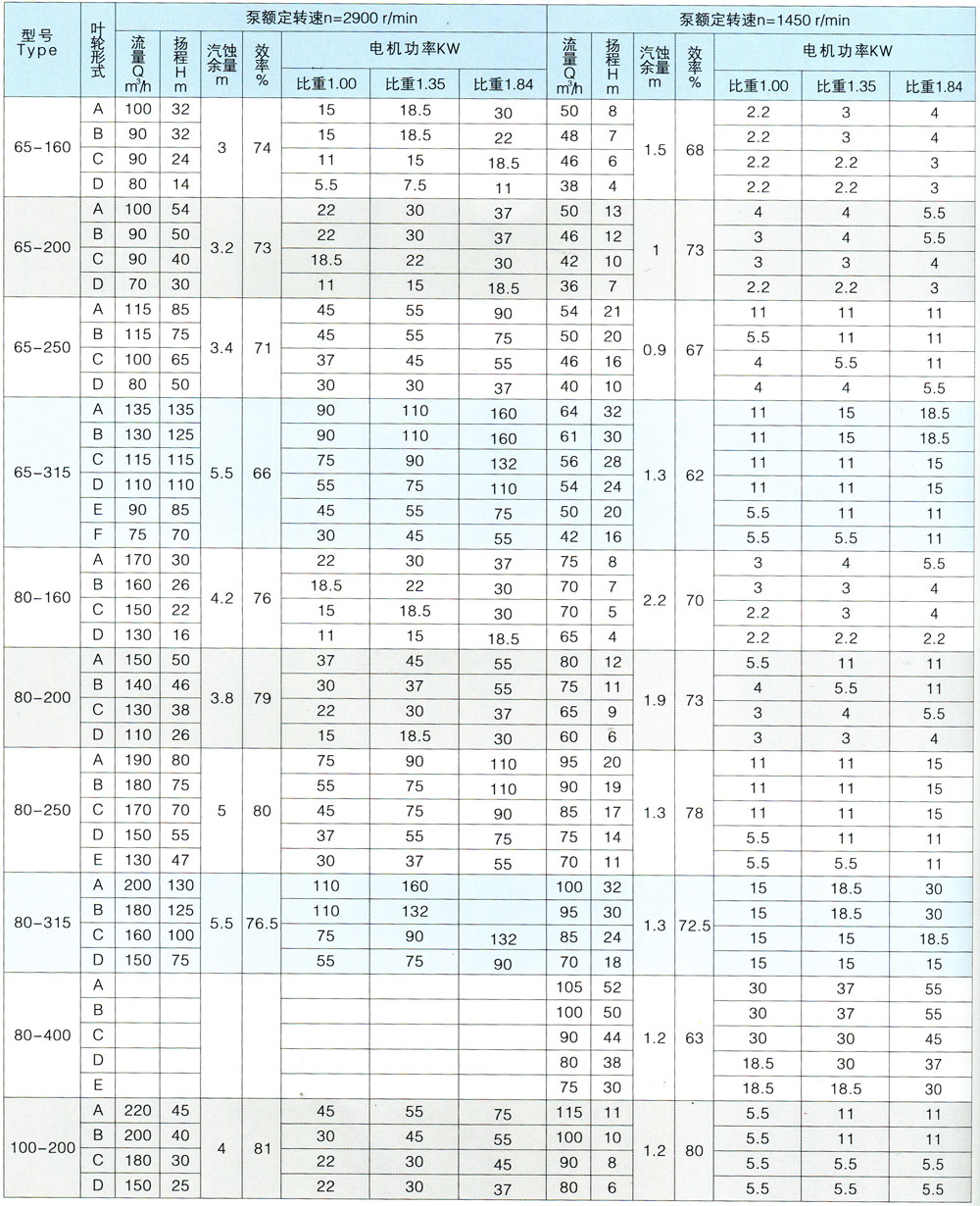

性能表 Performance Charft

性能表可點擊放大
