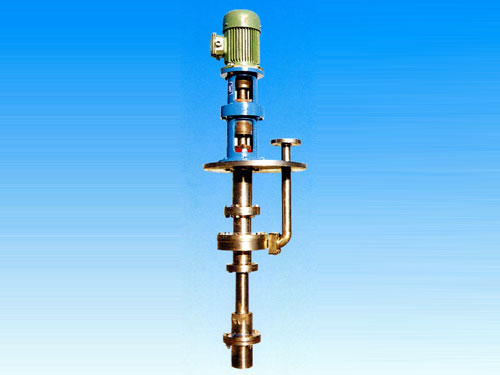

YJM型懸臂式不銹鋼渣漿泵

水膜除塵專用泵

本廠制造的YJM型泵，為單級、單吸立懸臂式不銹鋼耐磨、耐腐蝕泵，是在FY型耐腐蝕泵的基礎上，改進設計的立懸臂式離心渣漿泵，接觸介質的零部件全部用（Cr18Ni12Mo2Ti）不銹鋼制造，泵殼、葉輪均用不銹鋼原板模壓、氬焊先進工藝制成。保證了材質的化學成分，外表光滑美觀。本泵采用浸沒式設計，泵體浸沒在液體中，葉輪裝于泵軸的末端，使滾動軸承遠離液體。使上部零件不受輸送介質腐蝕，泵軸懸臂設計下無支承摩擦。由于泵體浸沒在液體中，只要液面高于泵體、不灌液既中啟動，葉輪背面設有付葉片，液體雙進。不需要任何軸封，使泵沒有排氣和起動及泄漏和密封問題，使用方便。

本泵主要用于化工、冶煉、染料、農藥、制藥、稀土、皮革、印染等行業。輸送鍋爐濕法除塵灰渣水、帶固體顆粒料漿的酸堿、污水等腐蝕介質的最理想設備。

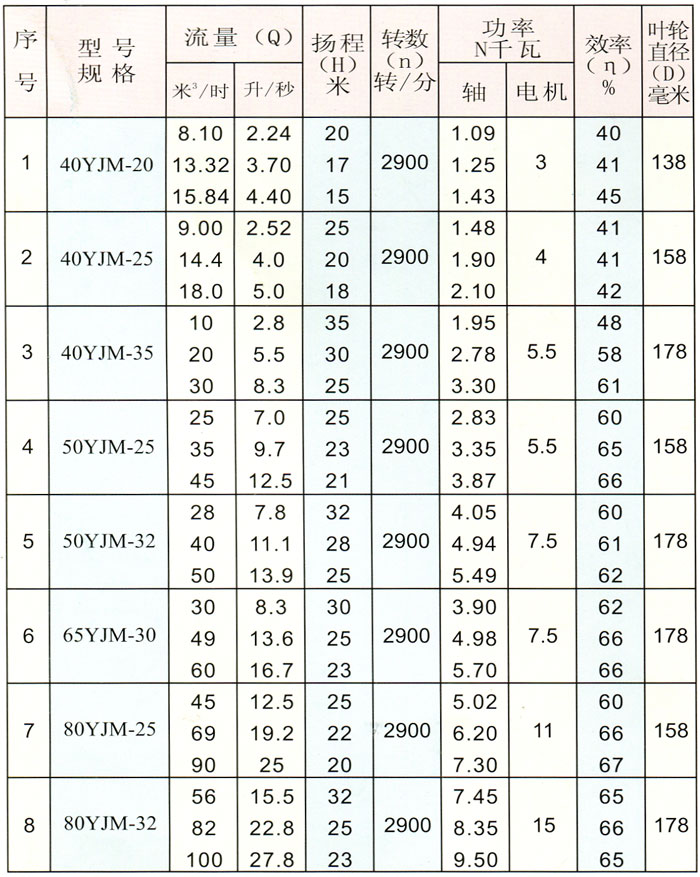

YJM型懸臂式不銹鋼渣泵型號規格、性能參數表

注︰上述規格用玻璃鋼材質制造的YJS型泵，本廠均有生產，可用于水膜除塵水的輸送。不可輸送灰渣。

泵型號含義

例︰40YJM-20

40—排出口直徑為40毫米

YJ—液下渣漿泵

M—與介質接觸的零部件材料的代號（M—表示Cr18Ni12Mo2Ti）

20—泵的設計揚程為20米

安裝及使用

1、本泵要垂直安裝，將泵的平蓋板安裝在水池的槽鋼架上，開始運轉前，先用手把聯軸器轉幾下，檢查有否卡阻現象。

2、泵啟動前水池中的液體必須高于泵體才可開車，嚴禁倒轉，否則會導致葉輪及並帽掉下，損壞泵殼及泵軸，如發現有劇烈振動或異常聲音，立即停車檢查。

3、泵在使用中環境溫度為＜40℃，電機溫升不得超過75℃。

4、平時注意保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊。

5、停車前，先關閉排出管路閥門。

維修及拆裝

1、維修時，先將泵從水池的槽鋼架上拆下，用水沖洗干淨後進行拆卸︰拆下電機及電機座。拆下泵殼。松開葉輪螺母拿出葉輪。松承座上6只螺栓，然後把整條帶軸承部件的泵軸抽出。拆下泵軸上端圓螺母和聯軸器。拆下上下軸承蓋。將軸承座向泵軸上端打出。

2、留下電動機妥善保管。

3、拆下的零件進行清洗。

4、裝配︰泵的裝配順序按拆卸順序的逆方向進行。裝配完畢後，用手在聯軸器上轉幾下，泵軸轉動是否靈活。
