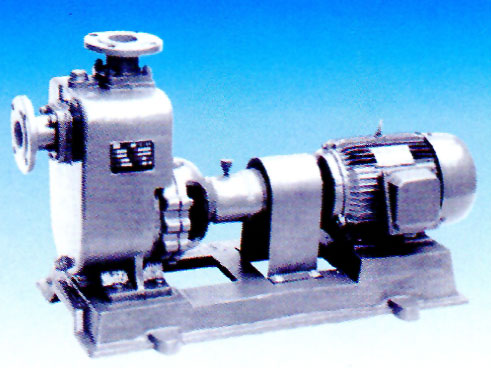

ZW系列自吸式不堵塞排污泵

泵的特点

ZW自吸式涡流不堵塞排污泵，又称固液泵或杂质泵，该系列泵水力设计独特，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程，因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其他自吸式排污泵无可比拟的。

本单位生产的ZW自吸式涡流不堵塞排污泵即可象一般自吸清水泵那样不需要安装底阀，又可吸排含有大颗粒固体块，长纤维，沉淀物、废矿杂质、粪便处理及一切工程污水物，可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业， 它是目前国内抽送固体颗粒，纤维、浆料和混合悬浮等介质理想的杂质泵。

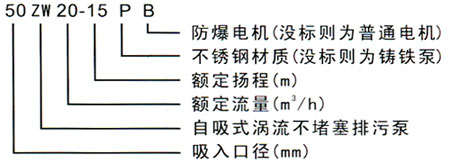

型号含义

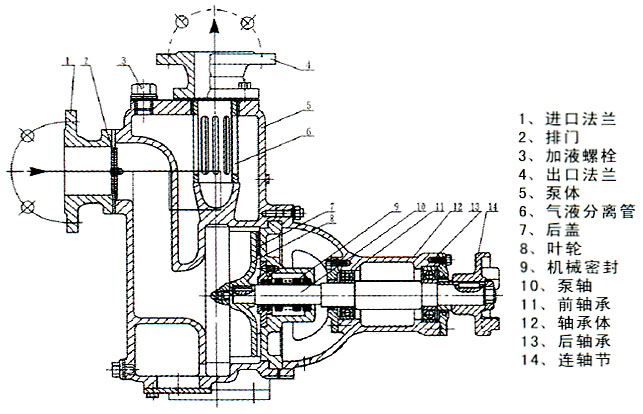

泵的结构

本系列泵为单级单吸卧式，吸入口为轴向吸入，排出口为垂直向上，自吸入口向电机端看为顺时针方向旋转。

泵进、出口联接：按基本型为法兰（GB115.7-8-88）。配套电机为Y型异步电动机，可选择普通型或防爆型，根据要求另行商定。本型泵泵体材质选用HT200、叶轮材质选用QT400-18，也可根据用户需要选用不锈钢，用于输送腐蚀性介质。

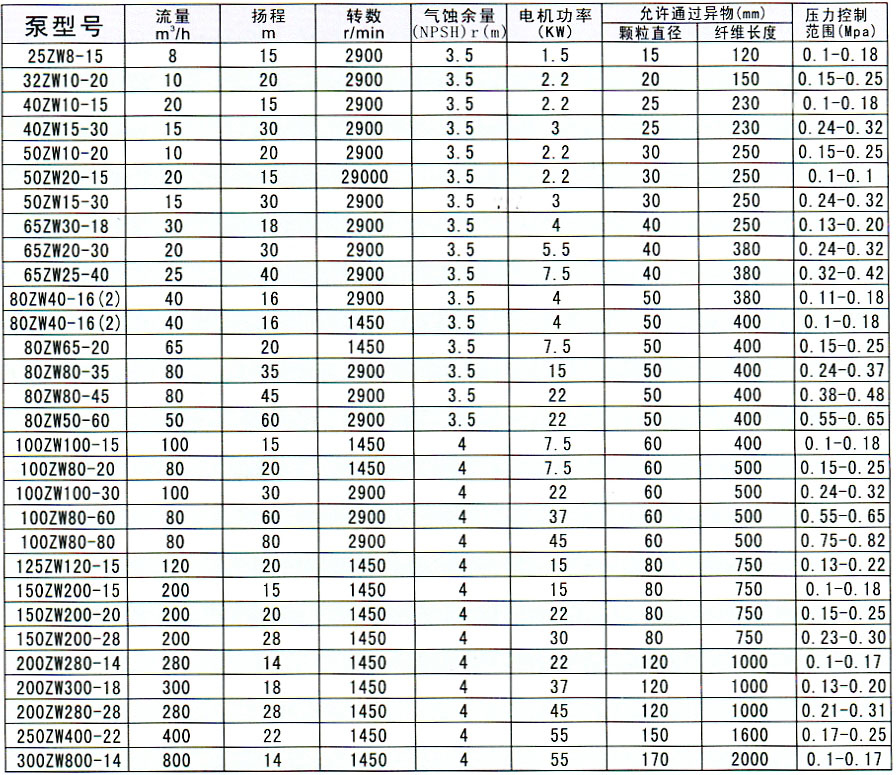

主要技术参数

1、泵吸入口的安装高度尽量不要超过5米应特别注意吸入管路的密封性，以免漏气影响泵的自吸能力和正常运行。

2、泵的出口处应先装上一段垂管（一般为0.4-1米）和压力表，然后再安装出口流量控制阀门及其他管路。

3、要合理配置泵进、出口管路的长度和管径，减少不必要的沿程水头损失，（可参考直管摩擦损失筒表进行估算）。

4、长距离输送时应选用较大管径，泵的管路应有自己的支架，泵体本身不允许承受管路的负荷。

5、排出管路如装逆止阀应装在出口流量控制阀门外面。

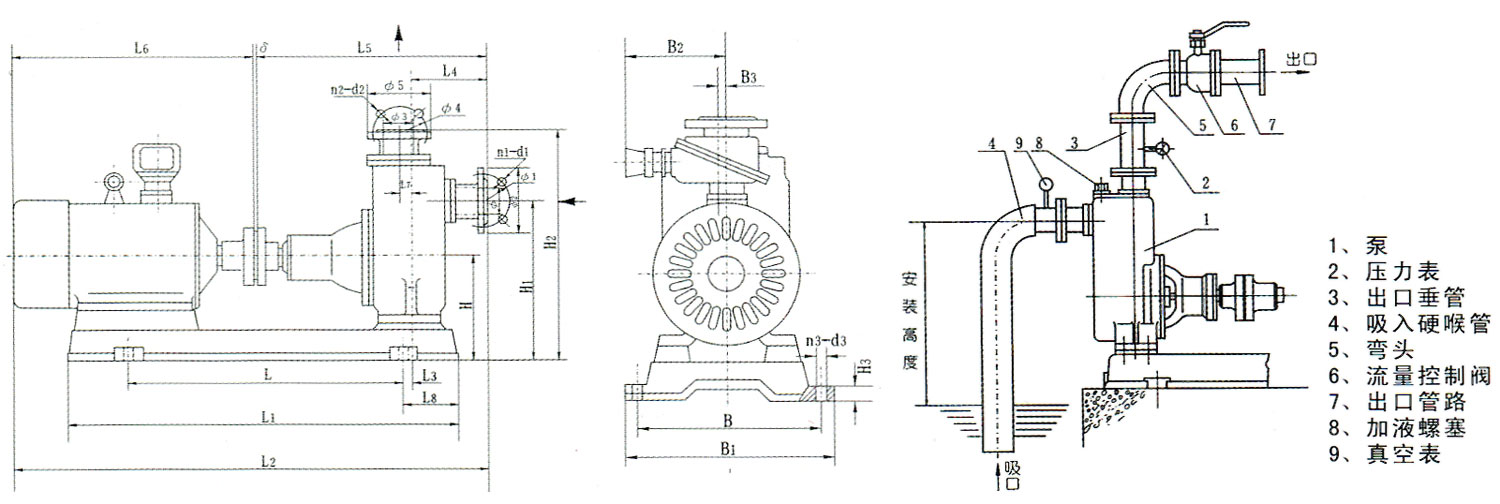

泵的安装

泵安装好坏对泵的运行和寿命有较大影响，所以必须仔细进行。（规范的泵管路安装见示意图）

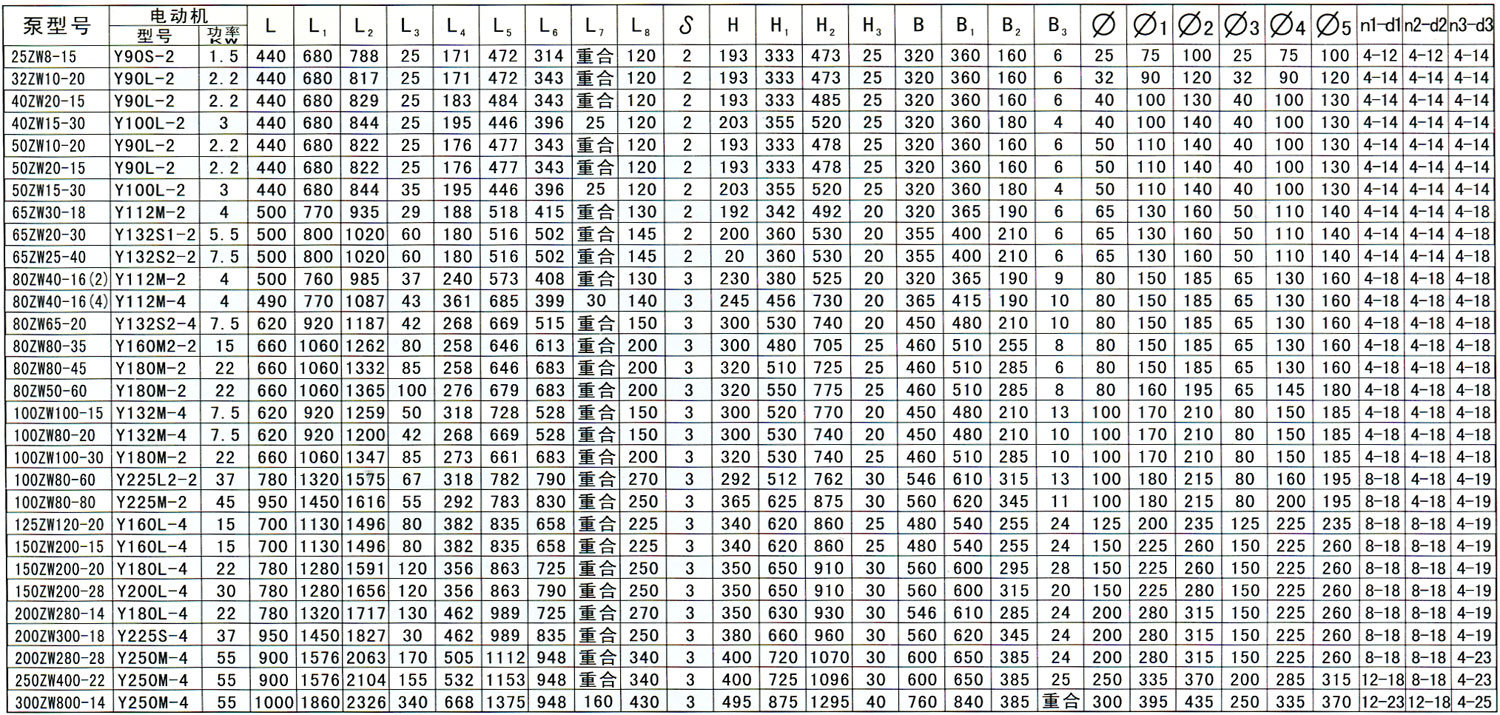

外形及安装尺寸表

安装图及表格均可点击放大
