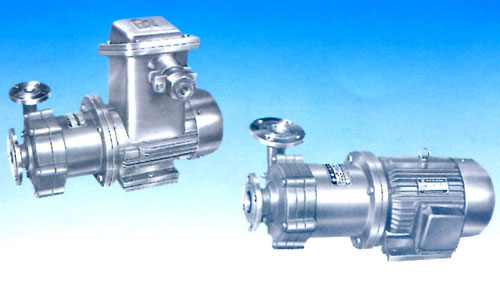

CQ型磁力驱动泵

CQ型第一线力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同产品的先进水平。

磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

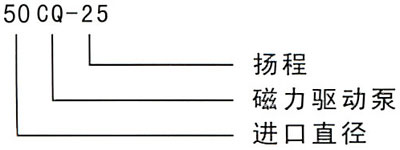

型号含义

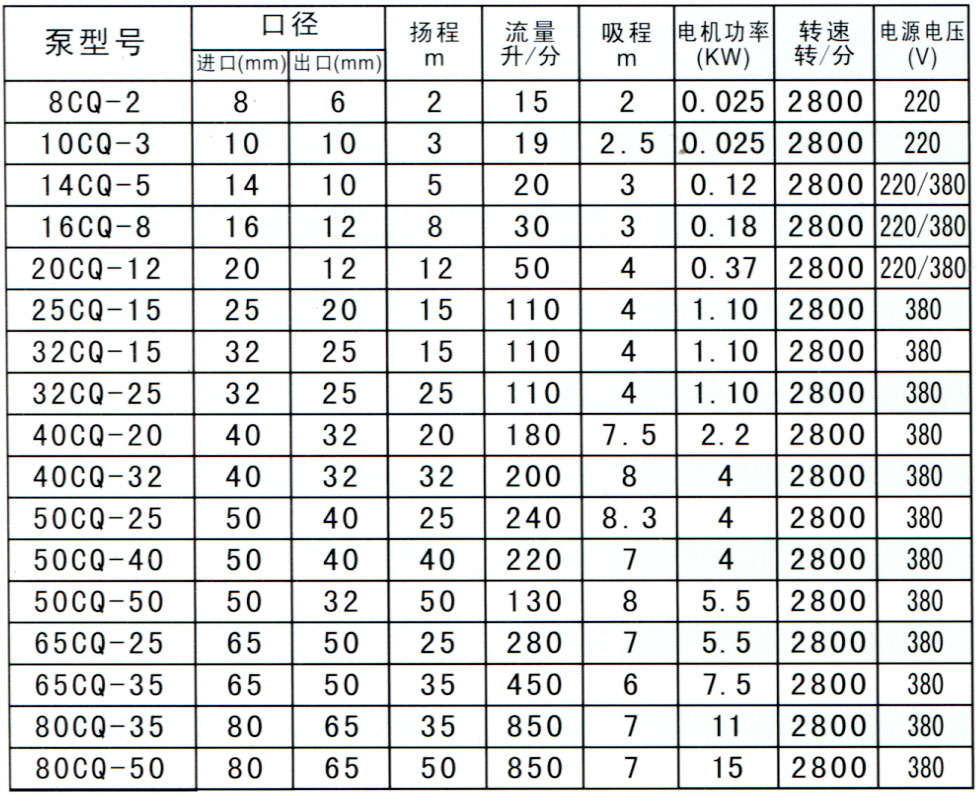

主要技术参数

曲线特性（常温清水）

主要材料及用途

磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维护方便。可广泛用于化工、制药、石油、电镀、食品、电影照相洗印，科研机构。国防工业等单位抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

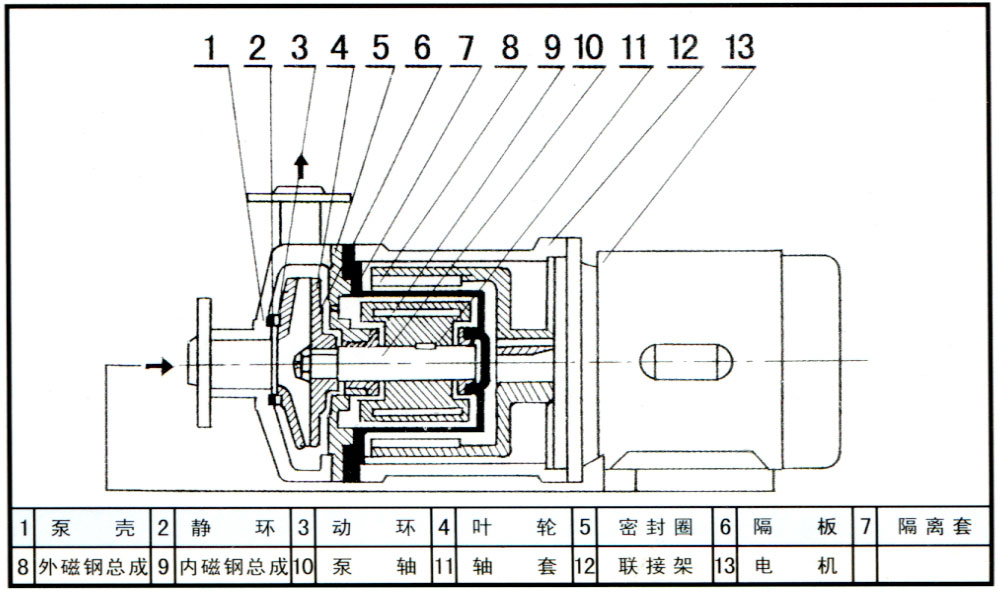

结构示意图

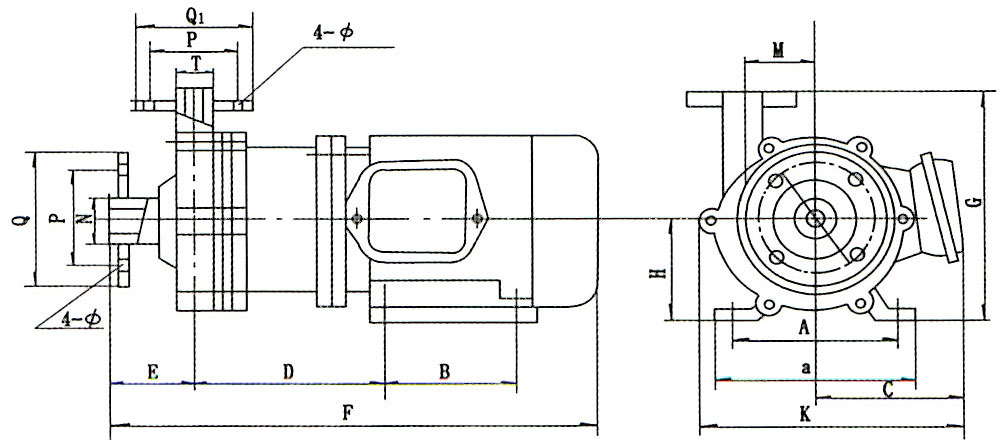

安装示意图

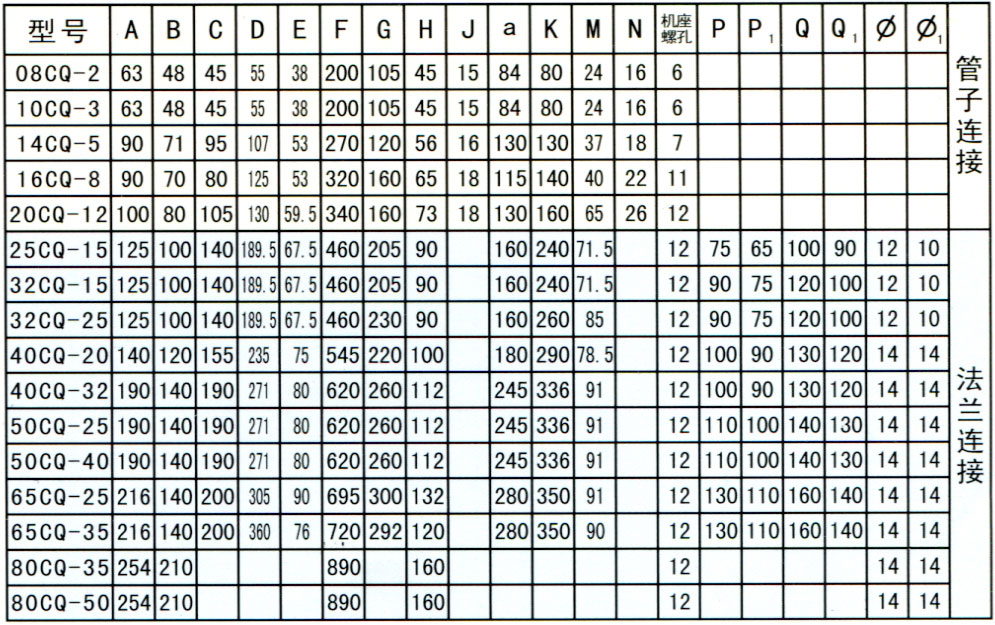

安装尺寸

磁力泵的安装和使用

1、磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

2、当抽吸液面高于泵轴心线时，启动前打开吸入管道阀门即可，若抽吸液面低于泵心线时，管道需配备底阀。

3、泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

6、泵停止工作前，应先关闭排出阀，然后关闭吸入管阀门。

结构图、安装图及表格均可点击放大
