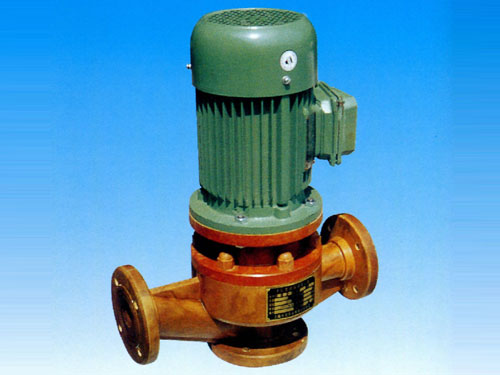

IGS型直联式玻璃钢耐腐蚀管道泵

IGS型直联式玻璃钢耐腐蚀管道泵

本厂制造的IGS型泵为单级、单吸直联立式玻璃钢离心管道泵。参照ISO2858标准,符合国家机械部JB/T53058-93的标准要求,进行优化设计研制而成。结构先进合理。产品制造均按Q/WLB01-1997标准执行,接触介质的零部件采用聚乙烯醇缩丁醛改性酚醛玻璃纤维,经高温模压成形的酚醛玻璃钢制件。产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能。在防腐方面可部分替代含钼不锈钢,钛及钛合金等贵重金属。

轴封:采用U1502型外装式F4波纹机械密封,静环为碳化硅、动环为F4碳纤合成。耐磨采用U1507型,静环、动环都为碳化硅。密封性能可靠,使用寿命长。

产品标准化程度高,零件通用性、互换性强。泵为直联立式结构,机泵一体,外形美观,占地面积小,叶轮直接安装在电机的加长轴末端上。轴向尺寸短、结构紧凑,能有效地平衡泵运转产生的径向和轴向负荷,保证了泵的运行平稳,噪音、能耗低。进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中。本泵为上门式结构、维修无需拆卸管路,只要拆掉泵座螺母即可卸下泵座电机联体全部 转动部件。拆卸检修十分方便。

泵的旋转方向:从电动机端看泵为顺时针方向旋转。

本主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业,输送不含固体颗粒、不易结晶,温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备。

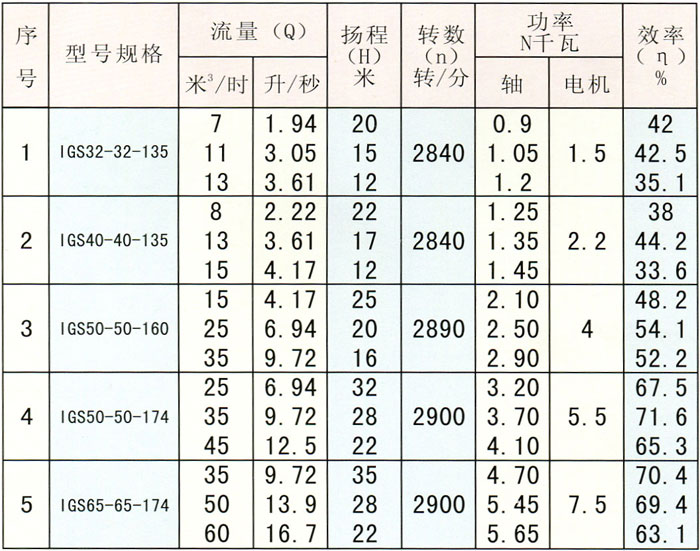

IGS型直联式玻璃钢管道泵型号规格、性能参数表

IGS型直联式玻璃钢管道泵型号规格、性能参数表

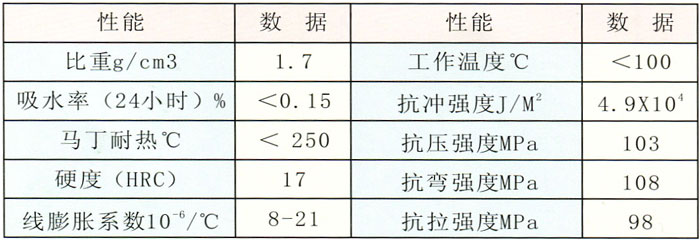

玻璃钢物理机械性能

玻璃钢物理机械性能

泵型号含义

例:IGS40-40-135

IG-IH型化工泵的轻便型直联式离心管道泵

S—与介质接触的零部件材料为酚醛玻璃钢

40—吸入、排出口直径为40毫米

135—离心式叶轮直径135毫米

安装及使用

1、泵在安装前根据选定的泵型,按外形及安装尺寸做好水泥基础,立式安装。

2、吸入和排出管路应各有支承,不允许管路重量直接由泵承受,以免使泵变形损坏。

3、当吸入面高于泵轴中心线时,起动前打开吸入管阀门即可。若吸入液低于泵轴中心线时,吸入管需配备底阀。并在排出管路上附装灌液装置。

4、泵启动前先将液体灌满泵体后开车,严禁无介质运转和倒转。否则泵体内因缺乏液体冷却而损坏机械密封。如发现有异常声音,应立即停车检查。

5、泵在使用中环境温度应在40℃以下,电机温升不得超过75℃。

6、停车前,先关闭排出管路阀门,如被输送液体高于泵体时,还需关闭吸入管路阀门。

维修及拆装

1、拆卸:①拆下泵体。②拆下叶轮。③拆下泵座。(连同机械密封的静止部分)④取出轴套(连同机械密封的转动部分),留下电机妥善保管。

2、拆下的零件进行清洗。

3、装配:泵的装配顺序按拆卸顺序的逆方向进行;装配时要注意各密封面的垫片装配,以免泄露。

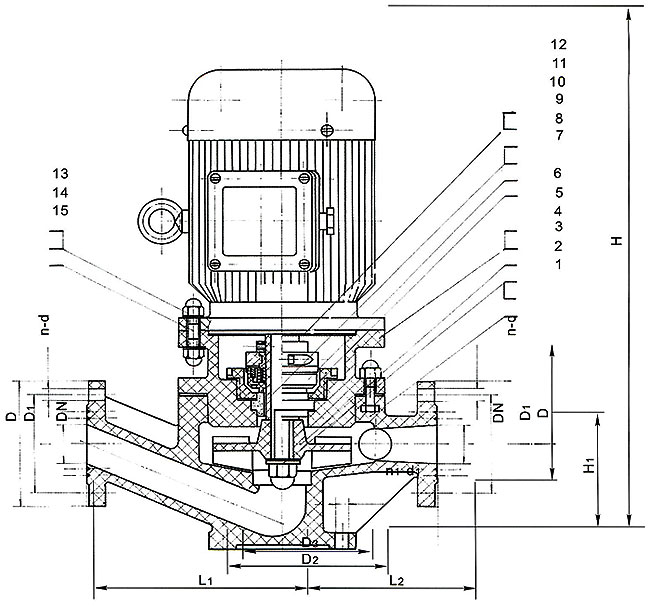

IGS型玻璃钢管道泵结构及安装图

IGS型玻璃钢管道泵结构及安装图

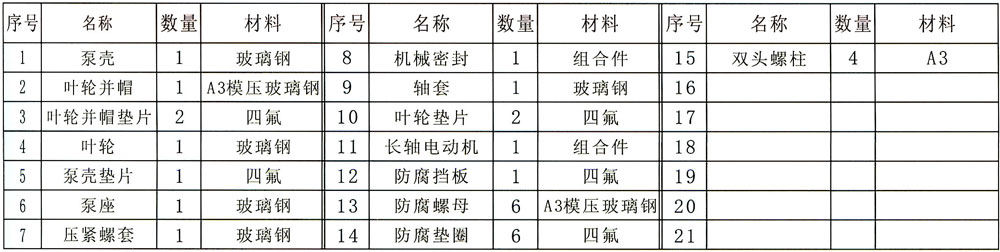

IGS型玻璃钢管道泵序号、零件名称、材料明细表

IGS型玻璃钢管道泵序号、零件名称、材料明细表

明细表可点击放大

单位:mm

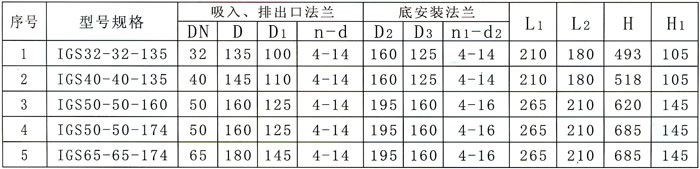

IGS型直联式玻璃钢管道泵外形及安装尺寸

IGS型直联式玻璃钢管道泵外形及安装尺寸
